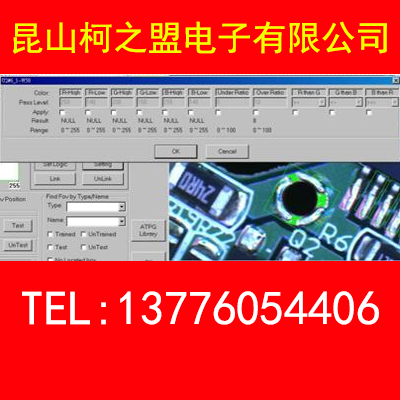

TR7500漏印改善解決方案：color window，以下為color window具體檢測原理的詳細說明：

7500 color window functio

計算特定顏色區塊比例--- 例如銅箔。

待測Pixel 的R , G, B value需符合：

R-High>= R value>R-Low

G-High>= G value>G-Low

B-High>= B value >B-Low

同時符合R than G, G than B, B than R 的condition，面積小于Under Ratio 或 大于 Over Ratio 則fail.

Condition:

If (R ><=G), then  don’t care R G relation    //default

If (R >=G), then  R value >= G value

If (R <=G), then  R value <= G value

If (G ><=B), then  don’t care G B relation    //default

If (G>=B), then  G value >= B value

If (G <=B), then  G value <= B value

If (B ><=R), then  don’t care B R relation    //default

If (B >=R), then  B value >= R value

If (B <=R), then  B value <= R value

以下是該項新功能在線驗證的數據：

驗證線別：A線

驗證時間：2015/1/8—2015/1/13

驗證條件：導入五種類型零件，分別是R0402，C0402，R0603，C0603，RB0402，這五種類型零件，其中這五種零件錫點的數量在1線約占總量的70%，2線約占總量的50%（除去BGA）。

驗證數據：

一、不良

數據（裸銅，漏印，錫少）請見color window檢測不良記錄：

Color window在此次驗證中共檢測出55個不良點，其中裸銅占總數的20%，漏印占20%，錫少占比例最大，為總數的60%。占總不良率3.97%，其中裸銅和漏印占總不良率1.59%（1/8-1/13A線AOI共檢出1385不良點）。以上不良點在SPI端基本為PASS板。

從裸銅的圖片來看，不難發現一點，不良點區域裸銅部分面積基本上都比實際的PAD要大，焊點部分基本都是有焊接的痕跡，由此我們推斷該部分不良產生的原因絕大部分可能為PCB本身材質的問題，也有可能在生產過程中發生。對于這一部分不良點，應該不在AOI的檢測范圍中，這次檢出主要是由于當時檢測框制作相對較大，這些不良點在PAD附近，若該現象不是發生的上述區域，AOI無法檢出。

從漏印和錫少的不良點圖片，造成不良的原因可能有3點：

1，錫量較少，但是被OP判允收。

如：1MC1701HA10A00692  R2414  漏印    A1   3HA10640634D  F

2，PAD氧化導致過回焊爐后少量PAD部分裸銅

3，在制件過程中被碰到

二、以上不良點基本上在SPI端都是PASS板，因此我們建議：

1，針對裸銅部分建議從PCB來料部分加以控制。

2，針對漏印和錫少，建議是否將SPI允收范圍收緊一點，看是否有效果。

3，針對允收標淮和作業手法對OP進行宣導。

三、誤判

    上周關于color window的誤判一共有9829個點，其中A1有2631個點，占A1線誤判總量的3.54%，A2有7198個點，占A2線誤判總量的8%，A2線的誤判比A1要多的多，因?yàn)锳2線color window誤判主要發生在0402RB零件上面，集中在邊上的兩個PAD，實際焊點是有一小部分焊點裸露在外面，下面是一些OP確認的誤判影像：

上周A1，A2線一共測試了35000多片板子，有關于color window的誤判一共有9829個點，相當于每測試3片就會有一個color window誤判。 目前的誤判數據是在僅僅導入R0402，C0402，R0603，C0603，RB0402這五種類型零件檢測時產生的，如果導入全部類型零件，誤判會增加很多，主要是由于IC及一些特殊類型元件焊點實際狀況的差異造成。（以上數據都是來源于SPC統計的數據）
